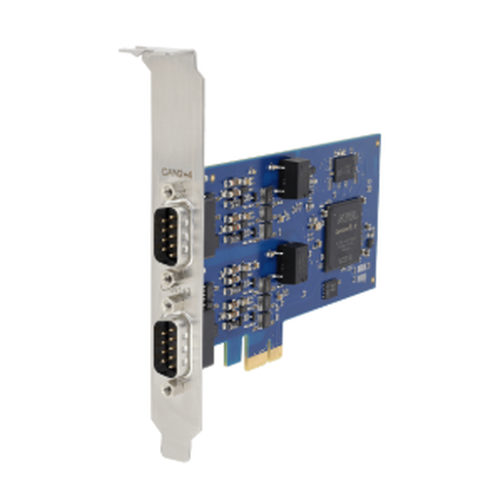

CAN-IB640/PCIe
Active CAN FD Interface for PCI Express
본 제품은 주문생산 제품으로 발주 후 고객 사정에 의한 발주 취소가 불가합니다.
4 x CAN FD/CAN (switchable), 4 x LIN
With the CAN-IB640/PCIe HMS offers a CAN FD interface board based on a modern and highly modular architecture concept. The interface is available with up to four CAN channels. Each channel can send and receive either CAN FD or CAN 2.0A/B messages. In addition four LIN channels are available.
FEATURES AND BENEFITS
- - Active card with 32 bit microcontroller
- - Four CAN channels (High-Speed CAN or CAN FD)
- - Four LIN channels
- - All fieldbuses accessible via two D-Sub-9 connections
- - Single Lane (x1) PCI-Express-Interface
- - Galvanic isolation of the CAN interface
- - Common driver interface support for all Ixxat CAN and CAN FD interfaces allows easy change of the PC
interface type - - Powerful programming interface for Windows "VCI" and "ECI" for Linux and VxWorks
The CAN-IB640/PCIe is an active interface board which fulfills even high reqirements in data pre-processing, like intelligent data handling and active filtering of the received and transmitted messages.
TECHNICAL SPECIFICATIONS
| PC bus interface | PCI Express base specification, Rev 1.1, single lane port (x1) |
| LIN bus voltage | -18 V to +50 V (short circuit proof) |
| VBATLIN | 5.5 V to 30 V |
| Operating temperature range | 0 °C to +70 °C |
| Storage temperature range | -40 °C to +85 °C |
| Galvanic isolation | 1 kV, 1 sec. |
| Relative humidity | 10 % to 90 %, no condensation |
| CAN propagation delay | With electrical isolation typically 6 ns, max. 10 ns |
| CAN bit rates | CAN: 10 kbit/s to 1 Mbit/s |
| CAN FD bit rates | Arbitration rate up to 1000 kBit/s, data rate up to 8000 kbit/s. The data rates are verified by tests. User-defined bit rates are possible. Attention: The maximum data rate can be exceeded depending on the concrete operating conditions (cable length, settings made, remote stations,...), but it can also not be reached. |
| LIN bit rates | Up to 20 kbit/s |
| Power supply | Via PCIe socket (3.3 V DC) |
| Current consumption | Typ. 500 mA |
| Dimensions | 64 x 127 mm |
| Weight | Approximately 69 g |
제조사 : IXXAT (독일)
납기 : 발주 후 20일
